정현파란 무엇인가?

정현파(Sinusoidal Wave)는 자연계와 공학 전반에 걸쳐 가장 기본이 되는 주기 함수 중 하나입니다. 특히 전기공학, 신호처리, 물리학 등에서 파형을 분석하고 처리하는 데 있어 중심적인 역할을 합니다.

정현파는 수학적으로 매우 간단한 형태로 표현되며, 그 단순함에도 불구하고 다양한 현상을 정확히 모델링할 수 있습니다.

정현파의 수학적 표현

정현파는 기본적으로 사인 함수나 코사인 함수로 표현됩니다. 가장 일반적인 형태는 다음과 같습니다.

$x(t) = A \sin(2\pi f t + \phi)$

또는

$x(t) = A \cos(2\pi f t + \phi)$

여기서:

$A$ : 진폭 (Amplitude), 파형의 최대 크기
$f$ : 주파수 (Frequency), 1초당 반복 횟수 $(\mathrm{Hz})$
$t$ : 시간 (Time), $\mathrm{s}$ 단위
$\phi$ : 위상 (Phase), $\mathrm{rad}$ 또는 $\mathrm{deg}$
$2\pi f$ : 각속도 $\omega$ , 즉 $\omega = 2\pi f$

왜 정현파가 중요한가?

정현파는 다음과 같은 이유로 전기전자 분야에서 매우 중요합니다:

선형 시스템의 기본 해
모든 선형 시스템의 응답은 정현파 입력에 대해 예측 가능하며, 주파수 응답으로 표현할 수 있습니다.
푸리에 해석의 기본
모든 주기적인 신호는 정현파들의 합으로 분해할 수 있으며, 이를 푸리에 급수라고 합니다.
AC 전력 시스템의 표준
교류 전력 시스템에서 사용되는 전압 및 전류는 기본적으로 정현파입니다.

시간영역과 주파수영역 표현

정현파는 시간에 따라 변화하지만, 고정된 진폭과 주파수를 갖습니다. 이를 복소수 형식으로도 표현할 수 있으며, 이 표현은 회로 해석에 매우 유용합니다.

복소수 표현:

$x(t) = \Re{ A e^{j(2\pi f t + \phi)} }$

복소수 지수 표현은 위상과 주파수를 쉽게 조작할 수 있게 해줍니다.

정현파 신호의 그래프

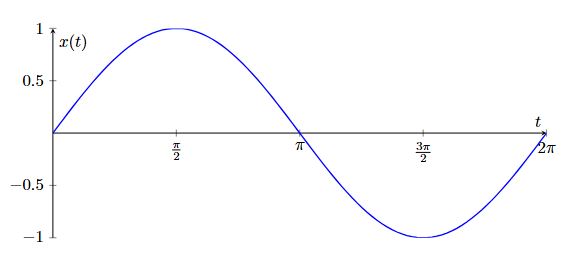

정현파는 아래와 같은 특징적인 그래프를 가집니다.

주기 $T = \frac{1}{f}$
파형은 대칭적이며, 평균값이 0입니다.
한 주기 내 최대값은 $A$ , 최소값은 $-A$ 입니다.

정현파의 파라미터 분석

항목	기호	의미
진폭	$A$	최대값
주기	$T = \frac{1}{f}$	한 주기 동안의 시간
주파수	$f$	1초당 반복 횟수
각속도	$\omega = 2\pi f$	각도 변화율
위상	$\phi$	파형의 시작 지점 이동

예시: 220V 전원

일반 가정의 교류 전원은 다음과 같이 표현됩니다.

$v(t) = \sqrt{2} \times 220 \sin(2\pi \cdot 60 t)$

진폭: $\sqrt{2} \times 220 \approx 311\mathrm{V}$
주파수: $60 \mathrm{Hz}$
RMS 전압: $220 \mathrm{V}$

위상차와 다상 시스템

두 개 이상의 정현파가 서로 다른 위상을 가질 경우 다음과 같은 차이를 보입니다.

$v_1(t) = A \sin(\omega t)$

$v_2(t) = A \sin(\omega t + \frac{2\pi}{3})$

이것은 삼상 전원 시스템에서의 위상 차이입니다.
