회로 이론을 공부하다 보면 자주 접하게 되는 개념이 바로 시변 요소와 **응답(Response)**입니다. 시변(time-varying)이라는 말 그대로 시간이 지남에 따라 값이 달라지는 회로 요소를 뜻하고, 응답은 이러한 요소와 입력 신호가 만나 회로에서 출력으로 나타나는 결과를 의미합니다.
많은 학생들이 회로 해석에서 헷갈리는 부분이 바로 “왜 어떤 회로에서는 시간이 중요한데, 어떤 회로는 그렇지 않은가?”라는 질문입니다. 이번 글에서는 초보자도 이해할 수 있도록 시변 요소의 개념부터 응답을 구하는 방법, 그리고 실제 문제 적용까지 차근차근 풀어보겠습니다.
1. 시변 요소란 무엇인가?
회로에서 기본적인 저항, 커패시터, 인덕터를 떠올려봅시다. 보통은 저항이
, 커패시터가
, 인덕터가
처럼 일정한 값을 가진다고 배웁니다. 하지만 실제 세계에서는 이 값들이 시간에 따라 달라질 수 있습니다. 이를 **시변 요소(time-varying element)**라고 부릅니다.
예를 들어,
- 가변 저항기: 손으로 돌리면
가 달라짐 - 온도에 따라 저항이 변하는 센서:
- 가변 커패시터:
- 코어 포화에 의해 유도값이 바뀌는 인덕터:
즉, 시변 요소는 이상적이지 않은 현실적인 부품의 특성을 반영합니다.
2. 시변 요소의 수학적 표현
시변 요소는 일반적으로 시간의 함수로 나타냅니다.
- 시변 저항:
- 시변 인덕터:
- 시변 커패시터:
여기서 중요한 점은, 인덕터나 커패시터는 단순히 또는 값만 바뀌는 게 아니라 시간에 따른 미분 항이 추가로 생긴다는 것입니다. 이 때문에 해석이 훨씬 복잡해집니다.
3. 응답(Response)의 개념
응답은 간단히 말해 회로가 입력 신호에 대해 출력으로 보이는 반응입니다.
- 전압 입력 → 전류 출력
- 전류 입력 → 전압 출력
응답은 보통 두 가지로 나눌 수 있습니다.
- 자유 응답 (Natural Response): 초기 조건에 의해 나타나는 회로의 반응
- 강제 응답 (Forced Response): 외부 입력 신호 때문에 나타나는 반응
이 두 가지가 합쳐져서 최종 응답이 됩니다.
4. 예시: 시변 저항 회로 해석
아래와 같은 간단한 회로를 생각해봅시다.
- 입력 전압:
- 저항:
이때 전류
는 다음과 같이 구할 수 있습니다.
이 식은 시간이 지날수록 지수 함수와 1차 함수가 동시에 영향을 주는 복잡한 형태가 됩니다.
5. 시변 인덕터와 커패시터 해석
(1) 시변 인덕터
즉, 단순히 전류의 변화율만 보는 게 아니라, 인덕턴스가 바뀌는 속도까지 고려해야 합니다.
(2) 시변 커패시터
커패시턴스가 변할 때, 전압이 일정하더라도 전류가 흐를 수 있습니다.

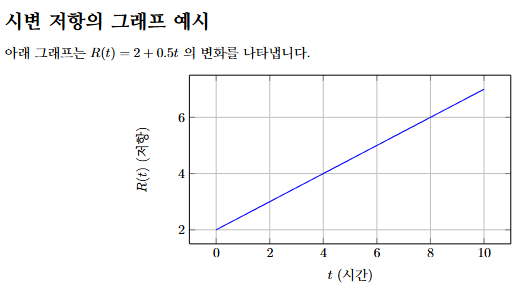

6. 그래프로 표현
7. 시변 회로 해석의 실제 응용
- 통신 시스템: 시간에 따라 변화하는 채널 용량 해석
- 전력 시스템: 부하 변동 시 응답
- 센서 시스템: 환경 변화에 따른 신호 측정
즉, 이론적으로만 중요한 게 아니라 실제 산업 전반에서 시변 요소 해석은 필수적입니다.

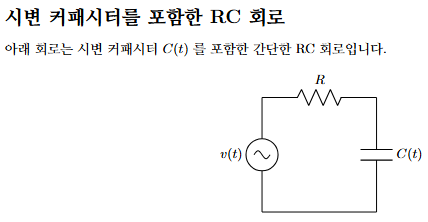

8. 회로도 예시
정리
시변 요소와 응답은 회로 해석에서 필수적으로 이해해야 하는 개념입니다.
- 저항, 인덕터, 커패시터가 시간이 따라 변하면 수식이 복잡해지고 응답 해석도 어려워진다.
- 응답은 자유 응답과 강제 응답이 합쳐진 결과이다.
- 실제 응용 분야에서 매우 중요한 역할을 한다.
이제 이 내용을 바탕으로 연습문제를 풀어보면 훨씬 확실하게 개념을 잡을 수 있습니다.
