대역폭과 품질계수(Q)에 대한 완벽 가이드
전자공학 및 전기회로에서 매우 중요한 개념인 대역폭과 **품질계수(Q)**는 특히 필터 설계, 공진회로, 통신 시스템 등에서 반드시 이해해야 하는 핵심 요소입니다. 초보자도 쉽게 이해할 수 있도록 기본 개념부터 수식, 예제까지 자세히 풀어쓰겠습니다.
1. 대역폭(Bandwidth)이란?
대역폭은 간단히 말해 신호가 전달되거나 처리될 수 있는 주파수 범위를 의미합니다. 보통 회로나 시스템이 특정 주파수 범위 내에서 정상적으로 동작하는 범위를 말합니다.
예를 들어, 라디오가 88MHz에서 108MHz까지 신호를 수신할 수 있다면, 이 라디오의 대역폭은
가 됩니다.
1-1. 대역폭의 정의
전기회로나 신호처리에서 대역폭은 보통 다음과 같이 정의됩니다.
- 주파수 응답에서 출력 전력이 최대의 절반(3dB 지점)에 해당하는 주파수 범위
- 즉, 최대 출력 전력의 절반으로 떨어지는 두 주파수 간 차이입니다.
이 두 주파수는 각각
- 상한 주파수
- 하한 주파수
라고 부르며,
로 정의합니다.
1-2. 대역폭의 중요성
대역폭이 넓으면 그만큼 많은 주파수 범위의 신호를 처리할 수 있어 통신 속도가 빠르거나, 오디오 장치의 음역이 넓습니다. 반면, 너무 넓으면 잡음이 많이 들어올 수 있고, 너무 좁으면 신호 왜곡이나 손실이 발생할 수 있습니다.
2. 품질계수(Q, Quality Factor)란?
품질계수(Q)는 주로 공진 회로에서 사용되는 개념으로, 회로의 ‘선명도’ 또는 ‘효율성’을 나타냅니다.
공진회로란 특정 주파수에서 전기적 에너지가 저장과 방출을 반복하여 진동하는 회로를 말합니다. 이때, Q 값이 높으면 공진 주파수에서 매우 뾰족한 피크를 보이며, 낮으면 피크가 완만해집니다.
2-1. 품질계수(Q)의 정의
품질계수는 다음과 같이 정의됩니다.
는 공진 주파수 (중심 주파수)
는 대역폭 (3dB 감쇄 주파수 사이의 폭)
즉, 공진 주파수를 대역폭으로 나눈 값입니다.
2-2. 품질계수(Q)의 의미
- Q 값이 크다: 에너지 손실이 적고 공진 특성이 뚜렷하다 → 매우 좁은 대역폭
- Q 값이 작다: 에너지 손실이 많고 공진 특성이 약하다 → 넓은 대역폭
2-3. 회로에서의 Q 계산 예시

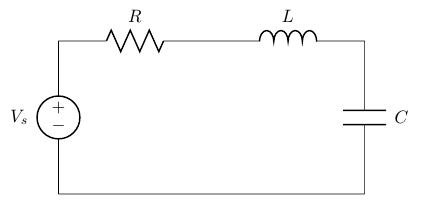

대표적인 공진 회로인 RLC 직렬회로에서 품질계수 Q는 다음과 같이 계산됩니다.
: 저항
: 인덕터
: 커패시터
3. 대역폭과 품질계수 관계
대역폭과 품질계수는 밀접하게 연결되어 있습니다. Q가 크면 대역폭이 좁고, Q가 작으면 대역폭이 넓어집니다. 즉,
입니다.
4. 공진회로의 대역폭과 품질계수 예제
예를 들어, 직렬 RLC 회로의 공진 주파수 는
입니다.
이때 대역폭 BW는
이고, 품질계수는
가 됩니다.
5. 요약 및 핵심 정리
| 용어 | 정의 | 수식 | 의미 |
|---|---|---|---|
| 대역폭 (BW) | 신호가 처리되는 주파수 범위 | | 신호 전송 가능 주파수 범위 |
| 품질계수 (Q) | 공진 회로의 선명도, 효율 | | Q가 크면 좁은 대역폭, 뚜렷한 공진 |
